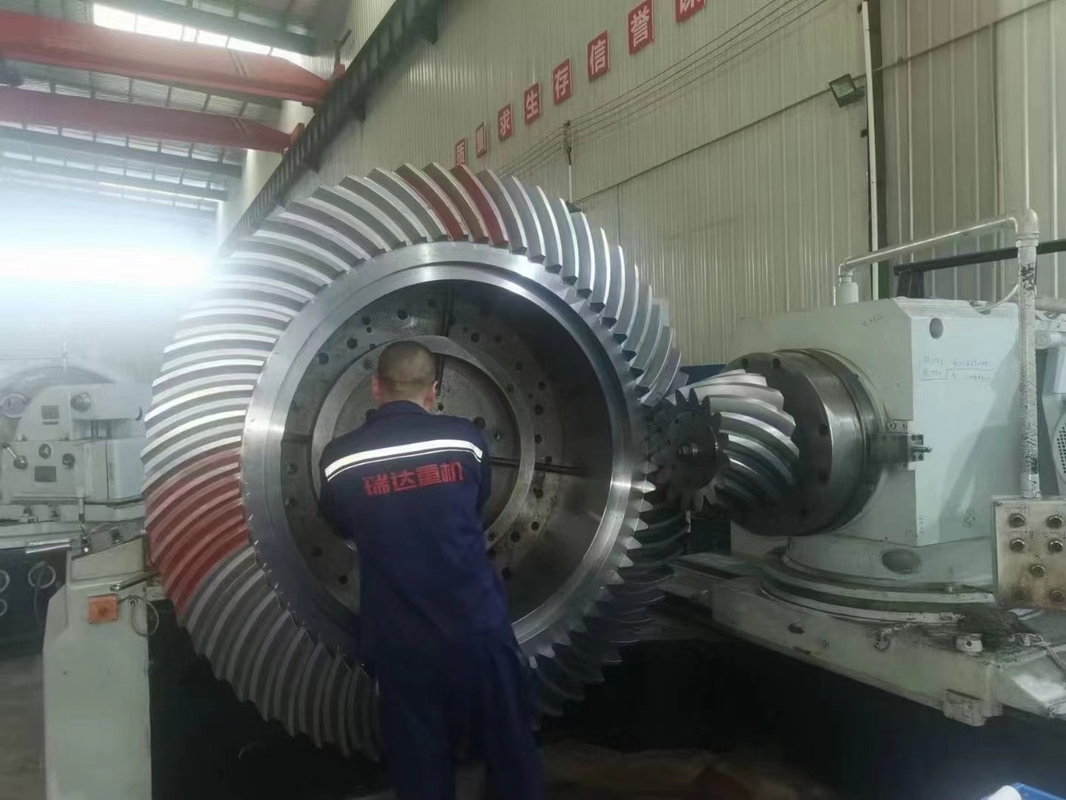

Gran módulo de engranaje de bisel industrial alta dureza para uso de trabajo pesado

Engranaje cónico de módulo grande personalizado para trituradora, engranaje cónico de acero de alta calidad fundido

Los engranajes cónicos rectos son componentes de transmisión mecánica diseñados para la transmisión de potencia entre dos ejes que se cruzan. Sus dientes tienen forma lineal, distribuidos a lo largo de una superficie cónica, y facilitan la transferencia de potencia en un ángulo espacial (típicamente 90°). A continuación, se presenta una descripción estructurada de sus características principales:
I. Estructura y Principio de Funcionamiento
Características del perfil del diente: Los dientes del engranaje son de forma lineal, extendiéndose a lo largo de las generatrices del cono; las superficies de los dientes son planas y no presentan corrección de curvatura.
Modo de engranaje: Las superficies de los dientes se acoplan mediante contacto puntual. En consecuencia, la transmisión implica fuerzas de impacto relativamente altas, lo que hace que estos engranajes sean adecuados para condiciones de operación a baja velocidad y carga ligera.
Relación de ejes: Los ejes de entrada y salida se cruzan. Si bien un ángulo de intersección común es de 90°, este ángulo se puede ajustar a otros valores según los requisitos de diseño específicos.

II. Ventajas de rendimiento
Facilidad de fabricación: Estos engranajes no requieren equipos de mecanizado de superficies complejos; se pueden producir mediante procesos simples de fresado de forma o tallado, lo que los hace muy adecuados para la producción en lotes pequeños a medianos.
Facilidad de instalación y mantenimiento: Con una estructura compacta, estos engranajes tienen requisitos relativamente flexibles para la alineación de la instalación, lo que resulta en bajos costos de puesta en marcha y reemplazo.
Alta rentabilidad: Los costos de material y procesamiento son significativamente más bajos que los de los engranajes cónicos helicoidales, lo que los convierte en la opción preferida para soluciones de transmisión económicas.
III. Materiales y Tratamiento Térmico

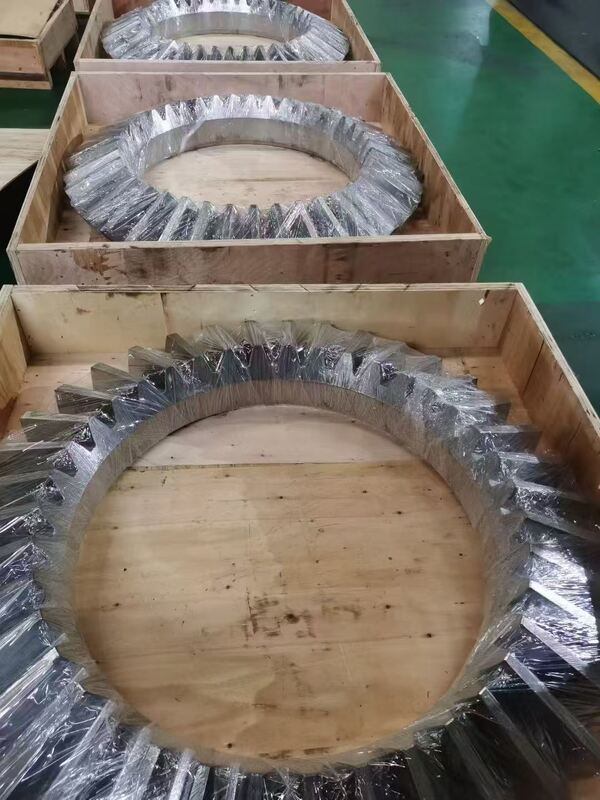

Tipos de materiales: La gran mayoría de los engranajes cónicos rectos producidos por nuestra empresa se utilizan en trituradoras cónicas. Nuestras capacidades de procesamiento cubren un rango de módulo de 12–36 mm y un rango de diámetro de 200–1700 mm. Dependiendo de las formas y requisitos específicos, los engranajes de corona grandes se funden o forjan a partir de acero de medio carbono (por ejemplo, 40Cr, 42CrMo, 34CrNiMo6) y posteriormente se someten a un endurecimiento por inducción de media frecuencia. Los piñones pequeños se forjan a partir de acero de bajo carbono (por ejemplo, 20CrMnTi, 20CrMnMo, 17CrNiMo6) y se someten a tratamientos de cementación y temple.
