Engranaje Cónico Espiral Personalizado de Alta Precisión Ruida para Accesorios de Reductor de Trituradora

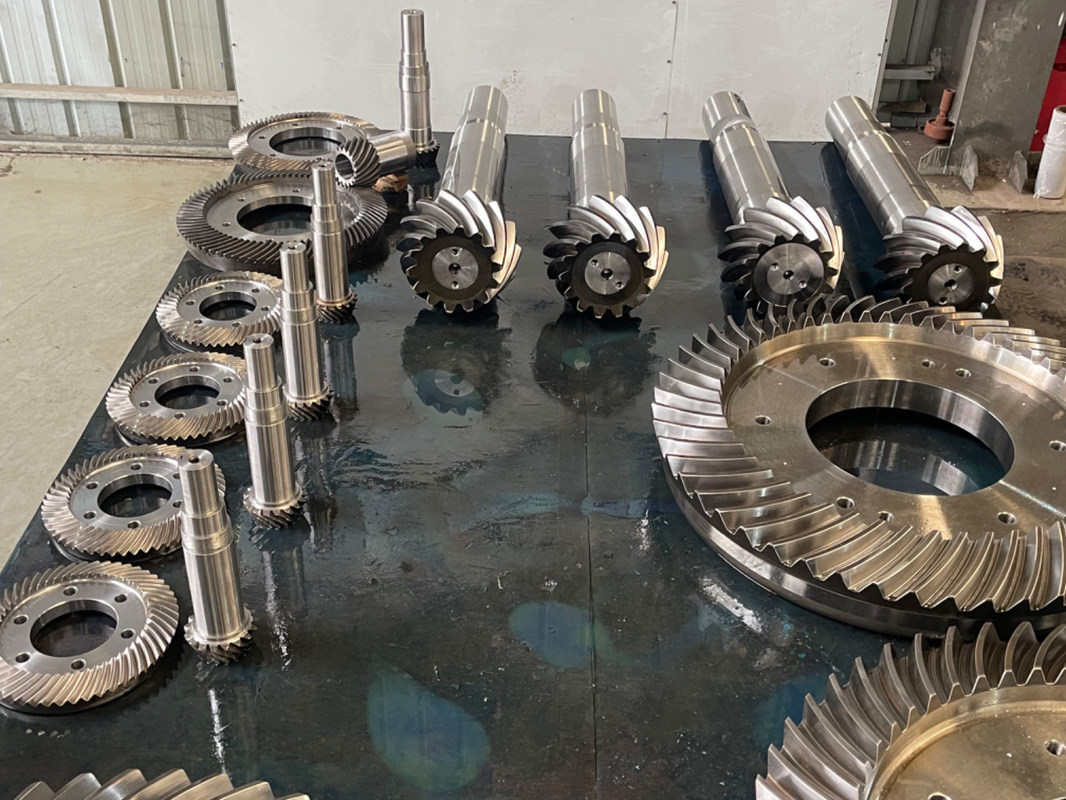

Juego de Engranajes Cónicos Espirales – Solución de Transmisión de Ángulo Recto de Alta Precisión
El juego de engranajes cónicos espirales representa la cúspide de la ingeniería de precisión en componentes de transmisión de potencia. Compuesto por un engranaje cónico espiral y un eje piñón, este conjunto está diseñado para ofrecer una transferencia de par suave y eficiente en ángulos de 90° (en su mayoría), lo que lo hace indispensable para aplicaciones que exigen alta precisión, bajo ruido y durabilidad robusta.
Excelencia Técnica
Diseño y Geometría: Los dientes espirales presentan un perfil curvo que engrana gradualmente, reduciendo las cargas de impacto y minimizando el ruido operativo. Este diseño espiral también permite una mayor capacidad de carga en comparación con las alternativas de engranajes cónicos rectos.
Material y Dureza: Fabricados con acero aleado de primera calidad, los engranajes se someten a un tratamiento térmico de precisión (por ejemplo, cementación, temple) para lograr una dureza superficial de HRC 58-63, lo que garantiza una resistencia excepcional al desgaste y a la fatiga.
Precisión de Fabricación: Empleando tecnologías avanzadas de corte, rectificado y raspado de engranajes CNC, nuestro juego de engranajes cumple con los estándares DIN3965 Clase 5-8 para el perfil del diente, el paso y el acabado superficial, garantizando un engranaje sin fisuras y una fiabilidad a largo plazo.
Escenarios de Aplicación:
1. Maquinaria de Construcción: Los juegos de engranajes cónicos se utilizan en los ejes traseros de camiones mineros, reductores de molinos verticales de cemento, etc.;
2. Maquinaria Minera: Los juegos de engranajes se utilizan en trituradoras de cono de resorte e hidráulicas, trituradoras giratorias y alimentadores, etc.;
3. Equipos Industriales: Los juegos de engranajes se utilizan en robots, máquinas herramienta de alta resistencia, cajas de cambios y reductores, etc.;
4. Ingeniería Marina y Offshore: Los juegos de engranajes cónicos se utilizan en sistemas de propulsión de hélices de barcos, etc.;
5. Industria Química y Petrolera: Los juegos de engranajes cónicos se utilizan en las mesas rotatorias de plataformas de perforación de petróleo;
6. Ferrocarriles: Los juegos de engranajes cónicos se utilizan en los sistemas de transmisión de trenes de alta velocidad, trenes bala y locomotoras, etc.
| Módulo |
1 ~ 45 |
| Número de Dientes |
6 ~ 120 |
| Ángulo del Eje |
90° (personalizable) |
| Grado de Precisión |
Din 3965 Grado 4 ~ 9 |
| Material |
20CrMnTi, 20Cr2Ni4A, 42CrMo, 18CrNiMo7-6 |
| Tratamiento Térmico |
Cementación y temple, revenido, endurecimiento por inducción |
| Dureza Superficial |
HRC 58 ~ 62 |
| Ángulo Espiral |
15° ~ 45° |
| Eficiencia |
≥97% |
| Velocidad Máx. |
≤10000 rpm |
Personalización:
Servicios de Personalización de Productos para Engranajes Cónicos:
Nombre de la Marca: Ruida
Número de Modelo: Hecho a Medida
Certificación: ISO9001
Cantidad Mínima de Pedido: 1 Juego
Precio: Depende de los Dibujos
Detalles del Embalaje: Caja de Contrachapado
Tiempo de Entrega: 45-60 Días
Condiciones de Pago: 50% T/T, 50% T/T Antes del Envío
Capacidad de Suministro: 5000 Juegos/año
Aplicación: Transmisión de Potencia y Control de Movimiento
Juego: Depende del Tamaño
Módulo: Personalización
Tipo de Montaje: Agujero Recto o Agujero Cónico
Diámetro del Agujero: Depende del Tamaño
Preguntas Frecuentes
1. ¿Qué productos fabrican?
Nos especializamos en engranajes cónicos y otros componentes de transmisión industrial, incluyendo engranajes cónicos espirales, engranajes cónicos rectos, engranajes rectos, engranajes helicoidales, engranajes de tornillo sin fin, engranajes de módulo grande, coronas grandes, engranajes grandes personalizados y ejes de engranajes.
2. ¿Fabrican productos estándar o engranajes personalizados?
Nos centramos principalmente en la fabricación de engranajes personalizados. Para proporcionar una cotización precisa y producir el engranaje correcto, generalmente necesitamos su dibujo 2D, dibujo 3D o especificaciones técnicas detalladas como el módulo, número de dientes, material, dureza, dimensiones y requisitos de aplicación. Los engranajes en nuestro sitio web son principalmente de referencia, y la producción se basa típicamente en los dibujos del cliente.
3. ¿Cuál es su rango de producción?
Nuestra capacidad de fabricación incluye engranajes cónicos rectos de módulo grande con un rango de módulo mecanizable de 12-40 mm y diámetros de pieza de 150-1700 mm; engranajes cónicos espirales de alta precisión con un rango de módulo mecanizable de 2-45 mm y diámetros de 50-2300 mm; y engranajes cilíndricos con un rango de módulo mecanizable de 1-25 mm y diámetros de 50-2000 mm
4. ¿En qué industrias se utilizan sus engranajes?
Nuestros engranajes se utilizan en una amplia gama de aplicaciones de transmisión industrial y de alta resistencia. Basado en los productos mostrados en el sitio, las aplicaciones típicas incluyen máquinas trituradoras, reductores, molinos verticales de cemento y otros sistemas de maquinaria industrial que requieren una transmisión de engranajes duradera y precisa.
